Come verificare la resistenza di isolamento di un motore di un trasportatore a cinghia trapezoidale?

Come controllare la resistenza di isolamento di un motore trasportatore a cinghia trapezoidale

In qualità di fornitore diMotore trasportatore a cinghia trapezoidale, capisco l'importanza fondamentale di mantenere il corretto funzionamento di questi motori. Uno degli aspetti chiave della manutenzione del motore è il controllo della resistenza di isolamento. In questo blog ti guiderò attraverso il processo di controllo della resistenza di isolamento di un motore per trasportatore a cinghia trapezoidale.

Perché controllare la resistenza di isolamento?

La resistenza di isolamento è una misura delle prestazioni dell'isolamento elettrico di un motore. Un buon isolamento impedisce la fuoriuscita di corrente elettrica dagli avvolgimenti del motore e nel telaio del motore o in altri componenti. Nel corso del tempo, l'isolamento può deteriorarsi a causa di fattori quali calore, umidità, vibrazioni e contaminazione. Un valore basso di resistenza di isolamento può indicare potenziali problemi, come un cortocircuito, che può portare a guasti del motore, rischi elettrici e costosi tempi di fermo. Controllando regolarmente la resistenza dell'isolamento, è possibile rilevare i primi segni di degrado dell'isolamento e adottare misure preventive per evitare problemi più gravi.

Strumenti richiesti

Prima di iniziare a controllare la resistenza di isolamento di un motore per trasportatore a cinghia trapezoidale, saranno necessari i seguenti strumenti:

• Tester di resistenza di isolamento: Conosciuto anche come megaohmmetro o megger, questo dispositivo viene utilizzato per misurare la resistenza di isolamento degli avvolgimenti del motore. Applica una tensione di prova CC ad alta tensione agli avvolgimenti e misura la corrente risultante per calcolare la resistenza.
• Attrezzatura di sicurezza: Ciò include guanti isolanti, occhiali di sicurezza e indumenti adeguati per proteggervi dai rischi elettrici.
• Cacciavite o chiave inglese: Per rimuovere i coperchi dei terminali del motore e accedere agli avvolgimenti del motore.

Pre-controllo dei preparativi

1. Isolare il motore: Prima di eseguire qualsiasi prova elettrica, assicurarsi che il motore sia completamente isolato dalla fonte di alimentazione. Ciò significa spegnere l'interruttore o scollegare l'alimentazione al motore. Bloccare ed etichettare la fonte di alimentazione per evitare la rieccitazione accidentale.
2. Lasciare raffreddare il motore: Se il motore è stato in funzione, lasciarlo raffreddare a temperatura ambiente. Le alte temperature possono influenzare le letture della resistenza di isolamento, quindi è importante effettuare le misurazioni quando il motore ha una temperatura stabile.
3. Pulire il motore: Rimuovere sporco, polvere o detriti dalla superficie del motore e dalla scatola morsettiera. La contaminazione può causare letture errate o creare un percorso per dispersioni elettriche.

Controllo della resistenza di isolamento

1. Accedi agli avvolgimenti del motore: Utilizzare un cacciavite o una chiave per rimuovere i coperchi dei terminali del motore ed esporre gli avvolgimenti del motore. Identificare i tre avvolgimenti del motore (solitamente etichettati con U, V e W) e il telaio del motore.
2. Collegare il tester della resistenza di isolamento: Collegare i cavi del tester agli avvolgimenti del motore e al telaio del motore. Per un motore trifase, dovrai testare ciascun avvolgimento separatamente rispetto al telaio del motore. Collegare un cavo del tester all'avvolgimento e l'altro cavo al telaio del motore.
3. Selezionare la tensione di prova: La maggior parte dei tester della resistenza di isolamento consente di selezionare la tensione di prova. Per un motore per trasportatore a cinghia trapezoidale, viene generalmente utilizzata una tensione di prova di 500 V o 1000 V. Fare riferimento alle specifiche del produttore del motore per la tensione di prova consigliata.
4. Eseguire il test: Una volta collegato il tester e selezionata la tensione di prova, avviare il test della resistenza di isolamento. Il tester applicherà la tensione di prova all'avvolgimento e misurerà la resistenza di isolamento. Attendere che la lettura si stabilizzi, operazione che di solito richiede alcuni secondi. Registrare il valore della resistenza di isolamento.
5. Testare tutti gli avvolgimenti: Ripetere il test per ciascuno dei tre avvolgimenti del motore, testando ciascun avvolgimento contro il telaio del motore. Assicurarsi di registrare i valori di resistenza di isolamento per ciascun avvolgimento.

Interpretazione dei risultati

I valori accettabili di resistenza di isolamento per un motore per trasportatore a cinghia trapezoidale dipendono dalle dimensioni del motore, dalla tensione nominale e dalle condizioni operative. Come regola generale, la resistenza di isolamento dovrebbe essere almeno 1 megaohm per 1000 volt di tensione operativa del motore. Ad esempio, per un motore da 480 V, la resistenza di isolamento dovrebbe essere almeno 0,48 megaohm.

• Valori di resistenza elevati: Se i valori della resistenza di isolamento rientrano nell'intervallo accettabile, indica che l'isolamento del motore è in buone condizioni. È comunque buona norma monitorare i valori nel tempo per rilevare eventuali andamenti o cambiamenti.
• Bassi valori di resistenza: Se i valori della resistenza di isolamento sono inferiori all'intervallo accettabile, potrebbe indicare un problema con l'isolamento del motore. Le possibili cause includono ingresso di umidità, danni all'isolamento o contaminazione. In questo caso sono necessarie ulteriori indagini per determinare la causa principale del problema.

Risoluzione dei problemi relativi alla bassa resistenza di isolamento

Se si riscontra che la resistenza di isolamento del motore di un trasportatore a cinghia trapezoidale è bassa, è possibile procedere come segue per risolvere il problema:

1. Controlla l'umidità: L'umidità è una causa comune di bassa resistenza di isolamento. Ispezionare il motore per rilevare eventuali segni di ingresso di acqua, come condensa o punti umidi. Se viene rilevata umidità, asciugare il motore utilizzando una pistola termica o lasciandolo asciugare all'aria in un ambiente caldo e asciutto.
2. Ispezionare per danni all'isolamento: Cercare eventuali segni visibili di danni all'isolamento, come crepe, bruciature o abrasioni. Se viene riscontrato un danno, potrebbe essere necessario riparare o sostituire l'isolamento danneggiato.
3. Controllare la contaminazione: Anche la contaminazione dovuta a sporco, polvere o sostanze chimiche può ridurre la resistenza di isolamento. Pulire accuratamente il motore utilizzando un detergente adatto e una spazzola morbida. Assicurarsi di asciugare completamente il motore prima di testare nuovamente la resistenza di isolamento.

Altri tipi di motori per trasportatori

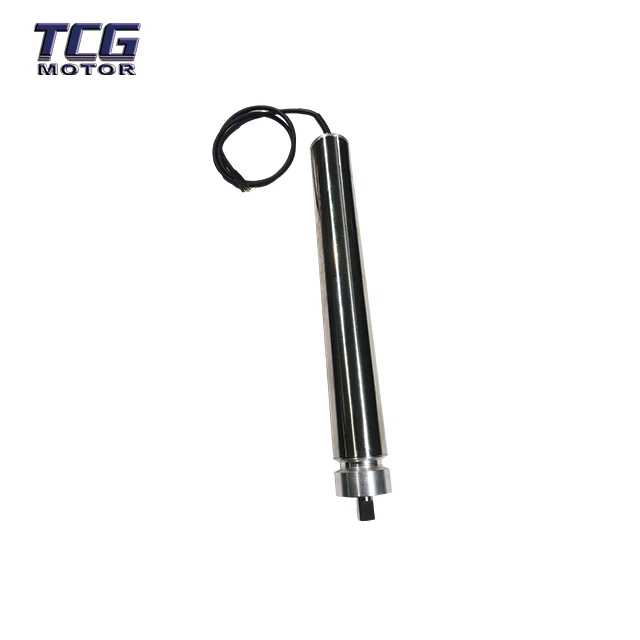

InoltreMotore trasportatore a cinghia trapezoidale, sono disponibili altri tipi di motori per trasportatori, come ad esempioMotore del trasportatore di rivestimentoEMotore per trasportatore serie DC. Il processo di controllo della resistenza di isolamento per questi motori è simile a quello di un motore per trasportatore a cinghia trapezoidale, ma potrebbe essere necessario fare riferimento alle istruzioni specifiche del produttore per ciascun tipo di motore.

Conclusione

Il controllo regolare della resistenza di isolamento di un motore per trasportatore a cinghia trapezoidale è una parte importante della manutenzione del motore. Seguendo i passaggi descritti in questo blog, puoi assicurarti che i tuoi motori funzionino in modo sicuro ed efficiente. Se avete domande o avete bisogno di ulteriore assistenza per la manutenzione del motore o il test della resistenza di isolamento, non esitate a contattarci. Siamo qui per aiutarvi con tutte le vostre esigenze relative ai motori per nastri trasportatori e non vediamo l'ora di discutere con voi potenziali opportunità di approvvigionamento.

Riferimenti

• Manuale di installazione e manutenzione elettrica
• Manuali tecnici del produttore del motore
