Qual è la differenza tra un servomotore a corrente alternata e un motore passo-passo?

Nel campo del controllo del movimento, i servomotori CA e i motori passo-passo sono due tipi di motori ampiamente utilizzati, ciascuno con caratteristiche, vantaggi e applicazioni unici. In qualità di fornitore di servomotori CA, ho constatato in prima persona le diverse esigenze dei clienti e il ruolo cruciale che questi motori svolgono in vari settori. Questo blog mira ad approfondire le differenze tra servomotori CA e motori passo-passo, aiutandoti a prendere una decisione informata quando selezioni il motore giusto per le tue esigenze specifiche.

Principi di funzionamento di base

Cominciamo comprendendo i principi fondamentali di funzionamento di questi due tipi di motori.

Un motore passo-passo funziona dividendo una rotazione completa in un numero di passi discreti. Si muove secondo questi passi fissi in risposta agli impulsi elettrici inviati da un controller. Ogni impulso corrisponde ad uno specifico movimento angolare, consentendo un controllo preciso della posizione del motore. Ad esempio, un comune motore passo-passo potrebbe avere un angolo di passo di 1,8 gradi, il che significa che si muove di 1,8 gradi per ciascun impulso. Ciò rende i motori passo-passo ideali per applicazioni in cui è richiesto un posizionamento preciso senza la necessità di feedback continuo.

D'altra parte, un servomotore CA è un sistema di controllo a circuito chiuso. È costituito da un motore, un azionamento e un dispositivo di feedback come un encoder. L'azionamento riceve un segnale di comando dal controller, che specifica la posizione, la velocità o la coppia desiderate. L'encoder monitora continuamente la posizione effettiva, la velocità o la coppia del motore e invia queste informazioni all'azionamento. L'azionamento confronta quindi i valori effettivi con i valori comandati e regola di conseguenza la potenza del motore. Questo meccanismo di feedback consente ai servomotori CA di ottenere un controllo di alta precisione e prestazioni dinamiche eccellenti.

Caratteristiche prestazionali

Precisione di posizionamento

I motori passo-passo offrono una precisione di posizionamento relativamente buona. Possono raggiungere una precisione di posizionamento di circa ± 3 - 5% di un passo senza alcun feedback aggiuntivo. Tuttavia, questa precisione può essere influenzata da fattori quali variazioni di carico, risonanza e perdita di passo. Nelle applicazioni ad alta precisione, la mancanza di feedback continuo può limitarne le prestazioni.

I servomotori CA, con il loro sistema di controllo a circuito chiuso, possono raggiungere una precisione di posizionamento molto più elevata. In genere possono raggiungere una precisione di ± 0,01 gradi o anche migliore, a seconda della qualità dell'encoder e dell'algoritmo di controllo. Ciò li rende adatti per applicazioni che richiedono un posizionamento estremamente preciso, come la produzione di semiconduttori, la lavorazione CNC e la robotica.

Gamma di velocità

I motori passo-passo hanno generalmente un intervallo di velocità limitato. La loro velocità massima è generalmente compresa tra 1000 e 3000 giri/min. A velocità più elevate, la coppia erogata da un motore passo-passo diminuisce in modo significativo e il motore potrebbe presentare perdite di passo o problemi di risonanza.

I servomotori AC, invece, hanno una gamma di velocità molto più ampia. Possono funzionare da velocità molto basse (anche fino a zero giri al minuto) a velocità elevate fino a 6000 giri al minuto o più, a seconda del design del motore. La coppia erogata da un servomotore CA rimane relativamente costante in un ampio intervallo di velocità, consentendo un funzionamento regolare ed efficiente a velocità diverse.

Caratteristiche di coppia

I motori passo-passo forniscono un'elevata coppia di tenuta a riposo, il che significa che possono mantenere la loro posizione senza la necessità di applicare continuamente energia. Tuttavia, le loro caratteristiche di coppia dinamica sono relativamente scarse. All'aumentare della velocità, la coppia disponibile diminuisce rapidamente.

I servomotori CA offrono elevate capacità di coppia dinamica. Possono fornire una coppia elevata anche a velocità elevate, rendendoli adatti per applicazioni che richiedono accelerazioni e decelerazioni rapide, come robot di prelievo e posizionamento e macchine confezionatrici ad alta velocità.

Considerazioni sui costi

Il costo è un fattore importante quando si sceglie tra un servomotore CA e un motore passo-passo.

I motori passo-passo sono generalmente più economici dei servomotori CA. Hanno un design più semplice e non richiedono un sistema di feedback complesso, il che riduce i costi di produzione. Inoltre, i controller per i motori passo-passo sono generalmente meno costosi di quelli per i servomotori AC. Ciò rende i motori passo-passo una scelta popolare per applicazioni con vincoli di budget, come progetti di automazione su piccola scala e stampanti 3D.

I servomotori CA, a causa della loro tecnologia più avanzata e della necessità di un dispositivo di feedback e di un azionamento sofisticato, sono più costosi. Tuttavia, quando si considera il costo complessivo di un sistema, è importante tenere conto dei requisiti prestazionali. Nelle applicazioni in cui sono essenziali alta precisione, alta velocità ed eccellenti prestazioni dinamiche, il costo aggiuntivo di un servomotore CA può essere giustificato dal miglioramento della produttività e della qualità del prodotto finale.

Applicazioni

Le differenze nelle caratteristiche prestazionali dei servomotori CA e dei motori passo-passo li rendono adatti a diverse applicazioni.

I motori passo-passo sono comunemente utilizzati in applicazioni in cui è richiesto un posizionamento a basso costo e di moderata precisione. Alcuni esempi includono:

• Stampanti 3D: Vengono utilizzati per controllare il movimento della testina di stampa e della piattaforma di stampa, fornendo un posizionamento preciso per la stampa strato per strato.
• Router CNC: Nei router CNC di piccole dimensioni, i motori passo-passo possono essere utilizzati per controllare il movimento dell'utensile da taglio, soprattutto nelle applicazioni in cui non è richiesta una lavorazione ad alta velocità.
• Veicoli a guida automatizzata (AGV): Per semplici applicazioni AGV con requisiti di movimento a velocità relativamente bassa e bassa precisione, i motori passo-passo possono rappresentare una soluzione economicamente vantaggiosa.

I servomotori CA sono preferiti nelle applicazioni che richiedono alta precisione, alta velocità ed eccellenti prestazioni dinamiche. Alcuni esempi includono:

• Centri di lavoro CNC: Vengono utilizzati per controllare il movimento del mandrino e degli assi del centro di lavoro, consentendo la lavorazione ad alta velocità e alta precisione di parti complesse. Puoi trovarne uno adattoServomotore per tornio con controllo dell'azionamentoper le vostre applicazioni su tornio CNC.
• Robotica: Nei robot industriali, i servomotori CA vengono utilizzati per controllare i giunti, consentendo un movimento preciso e fluido del braccio del robot.

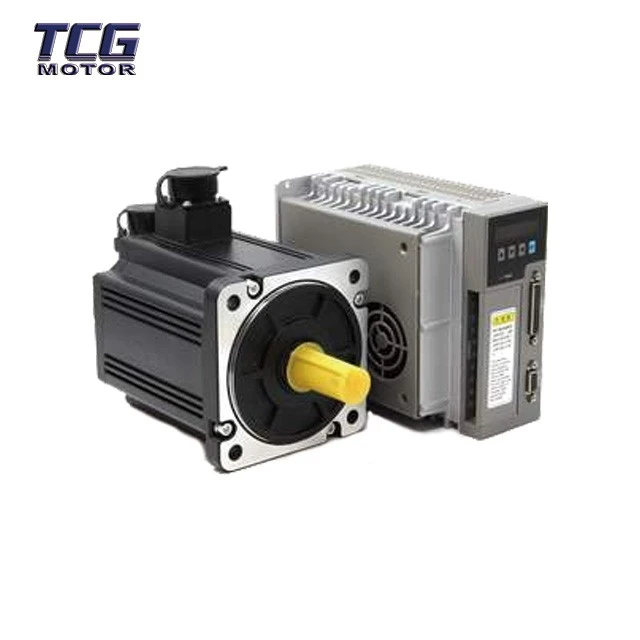

• Attrezzature per la produzione di semiconduttori: Per processi come la manipolazione dei wafer e l'incollaggio dei chip, dove è richiesta una precisione estremamente elevata, i servomotori CA sono la scelta giusta. Se cerchi un motore potente, il nsServomotore CA da 7,5 kW 380 Vpuò soddisfare le tue esigenze.

Conclusione

In sintesi, la scelta tra un servomotore CA e un motore passo-passo dipende da una varietà di fattori, tra cui precisione di posizionamento, intervallo di velocità, requisiti di coppia, costo e applicazione. In qualità di fornitore di servomotori CA, offriamo una vasta gamma di servomotori di alta qualitàServomotore con cavo e azionamentoprodotti in grado di soddisfare le diverse esigenze di diversi settori.

Se stai selezionando un motore per il tuo progetto e hai bisogno di maggiori informazioni o consigli, non esitare a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad aiutarvi nella scelta del motore più adatto e a fornirvi una soluzione personalizzata.

Riferimenti

• "Manuale sul controllo del movimento", di Peter Nachtwey
• "Motori e azionamenti elettrici: fondamenti, tipologie e applicazioni", di Austin Hughes e Bill Drury
